SISTEMA CONSTRUCTIVO –ICF-POLIESPANSO^®

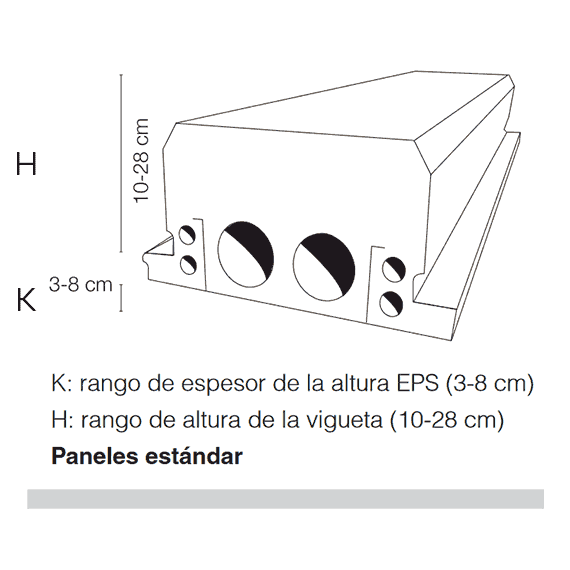

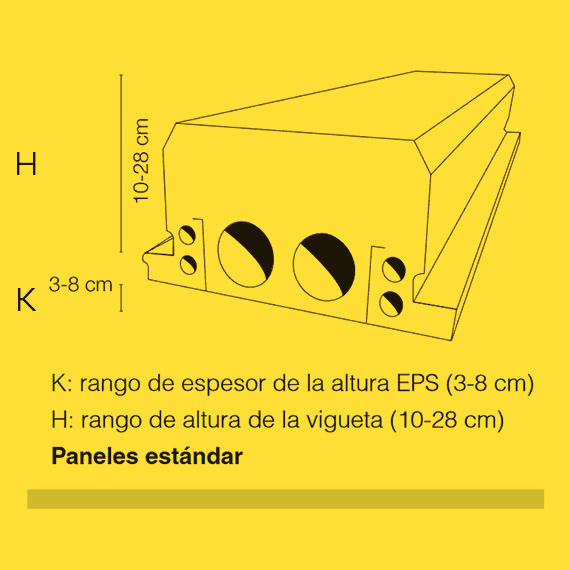

Identificación de las principales variables del producto ICF según las necesidades de cada aplicación y proyecto:

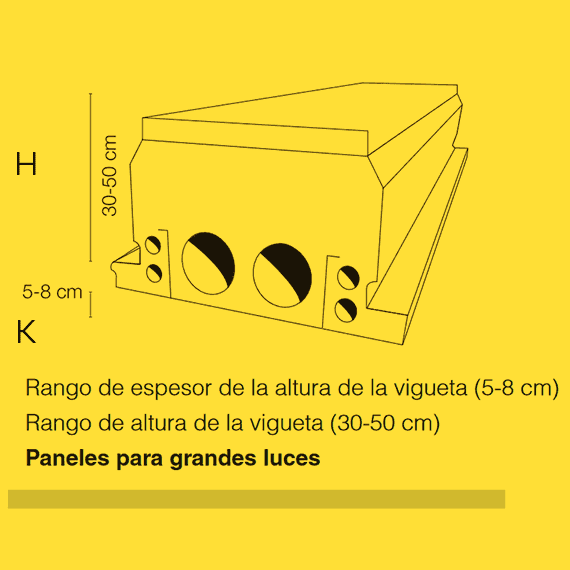

• H - altura de la viga estructural de hormigón armado (de 10 a 50 cm de altura) + 5 cm de capa
• K - espesor de la plancha debajo de la viga (de 3 a 8 cm de espesor) para el aislamiento térmico
• L - longitud de los elementos para cubrir la luz del forjado

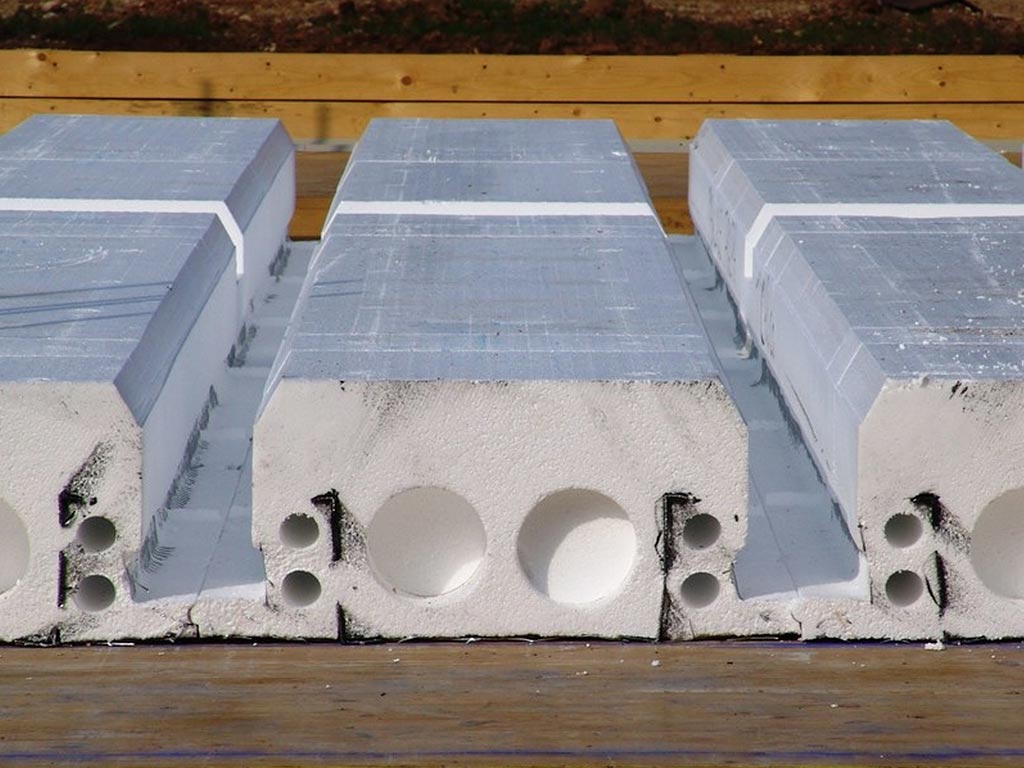

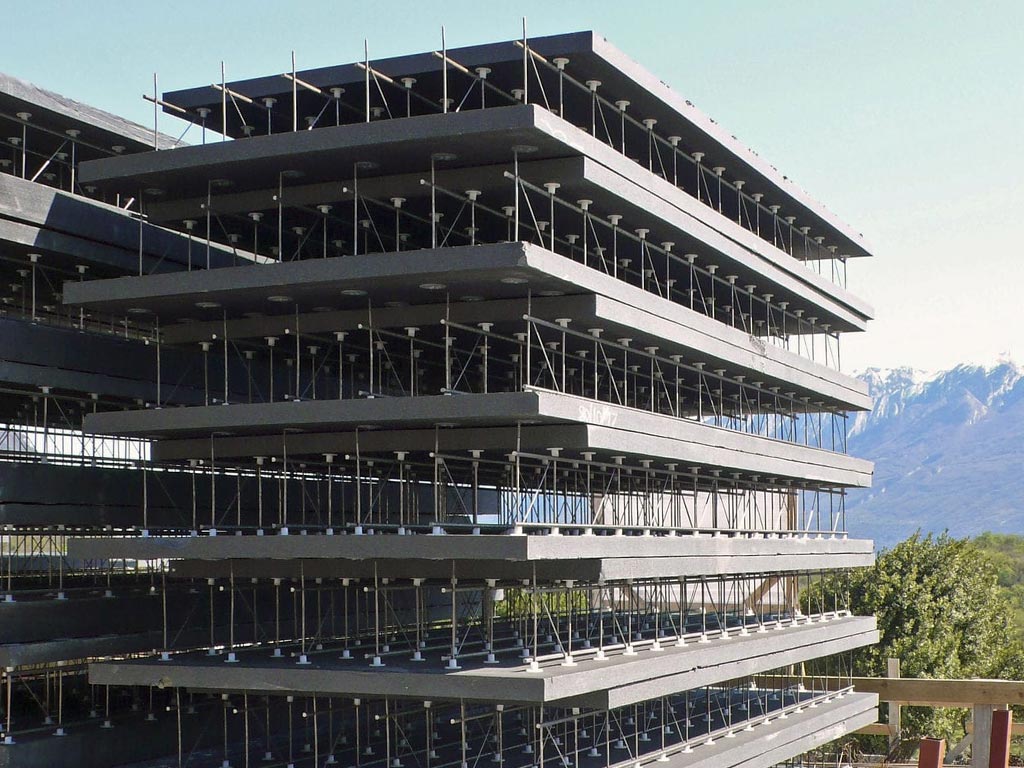

Su alto rendimiento es el resultado de la colaboración estructural entre poliestireno expandido y perfiles de metal galvanizados debidamente perforados y modelados. La combinación de la masa del poliestireno expandido y las inserciones metálicas en el interior da a los paneles, incluso con un peso muy pequeño (7 kg/mq), la propia capacidad máxima y rigidez necesarias para soportar las cargas de la primera fase, es decir, hormigón fresco, hierros de armaduras, trabajadores, etc. El forjado consta de paneles de EPS 100, producidos de forma continúa con espesores variables, desde un mínimo de 18 cm hasta un máximo de 32 cm. Hay paneles para grandes espacios hasta espesores máximos de 50 cm, cuyo incremento a partir de los 30 cm se efectúa con EPS 70, para satisfacer las necesidades de capacidad y aislamiento requeridas.

Forjado Plastbau® Metal se propone en los siguientes modelos en función del tipo de aplicación y del tipo de acabado interno por realizar:

• Modelo I - con malla galvanizada porta yeso incorporada: para acabado interno con yeso
• Modelo C - sin malla porta yeso : para acabados interiores en seco (tipo cartón yeso)
• Modelo C - solamente EPS: para forjados sanitarios / forjados aireados

ACCESORIOS FORJADO PLASTBAU^® METAL

• Plancha de EPS modelada de espesor 3/4/5/6/7/8 cm para el aislamiento térmico de las vigas

Identificación de las principales variables del producto ICF según las necesidades de cada aplicación y proyecto:

• espesor de la plancha EPS interna (de 5 cm a 10 cm de espesor) para el aislamiento termico.
• espesor de la plancha EPS externa (de 5 a 25 cm de espesor) para el aislamiento termico.
• distancia interna entre las 2 placas EPS (de 12 cm a 30 cm) que será el espesor del muro de hormigón armado.
• diámetro de los hierros verticales del enrejado interior: diám. 8 mm / diám 10 mm).

Los elementos estándar son 120 cm de ancho (o inferior) con altura según proyecto, se colocan arrimados y atados para crear una estructura ICF rígida dispuesta para recibir la integración de los hierros de armadura y la sucesiva colada de hormigón; MURO PLASTBAU® 3 se adapta perfectamente a cualquier tipo de proyecto.

Un panel Muro PLASTBAU^® 3 estándar, 120 cm de ancho y 300 cm de alto, pesa alrededor de 22 kg.

Dos personas, por lo tanto, pueden moverlo y posicionarlo fácilmente sin el uso de medios de levantamiento.

MURO PLASTBAU^® 3 estándar siempre se propone con los TAPONES DE ESPESOR en ambas placas de EPS; a petición se proponen otros 2 MODELOS en función del tipo de aplicación y acabado externo que hay que realizar:

• TAPÓN ENCAJADO a ras de la plancha de EPS externa o
• TAPÓN CUBIERTO en la plancha de EPS externa

Los tapones están atornillados y se pueden utilizar como enganche para elementos de acabado en seco sea internos que externos.

ACCESORIOS PLASTBAU^® 3

• Guías metálicas a C - galvanizadas de 4 x 5,5 x 4 cm – 4 x 6,0 x 4 cm – 4 x 8 x 4 cm como perfil guía de alineación para fijar al suelo la plancha interna de cada elemento MURO PLASTBAU 3
• Placas de EPS 150 de ancho 12/15/20/25/30 cm y espesores que van desde 5/7.5/10/12.5/15 cm para el cierre de terminales de pared, ventanas, puertas en espesor de pared
• Placas de EPS 150 de ancho 120 cm y espesores que van desde 5/7.5/10/12.5/15/20 cm para el cierre de los ángulos y cualquier parte debajo de la ventana y arquitrabes

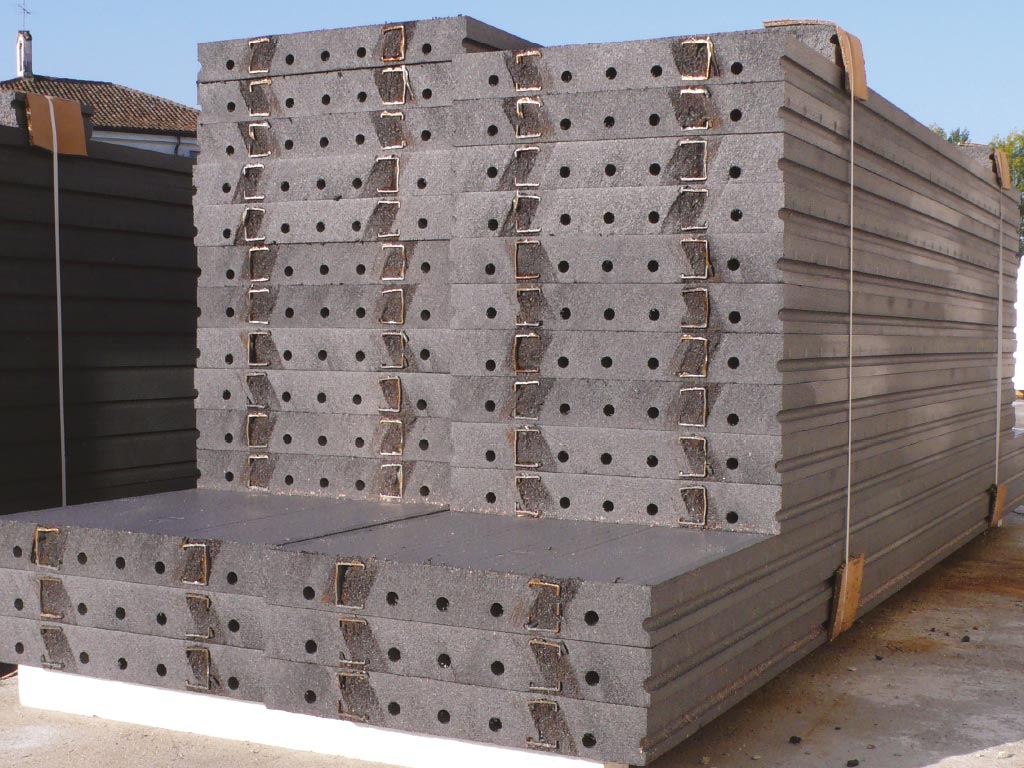

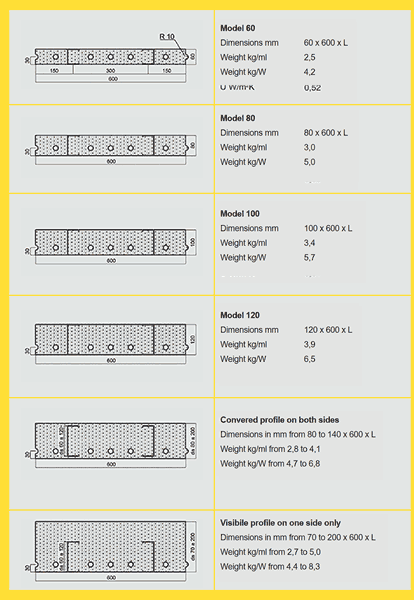

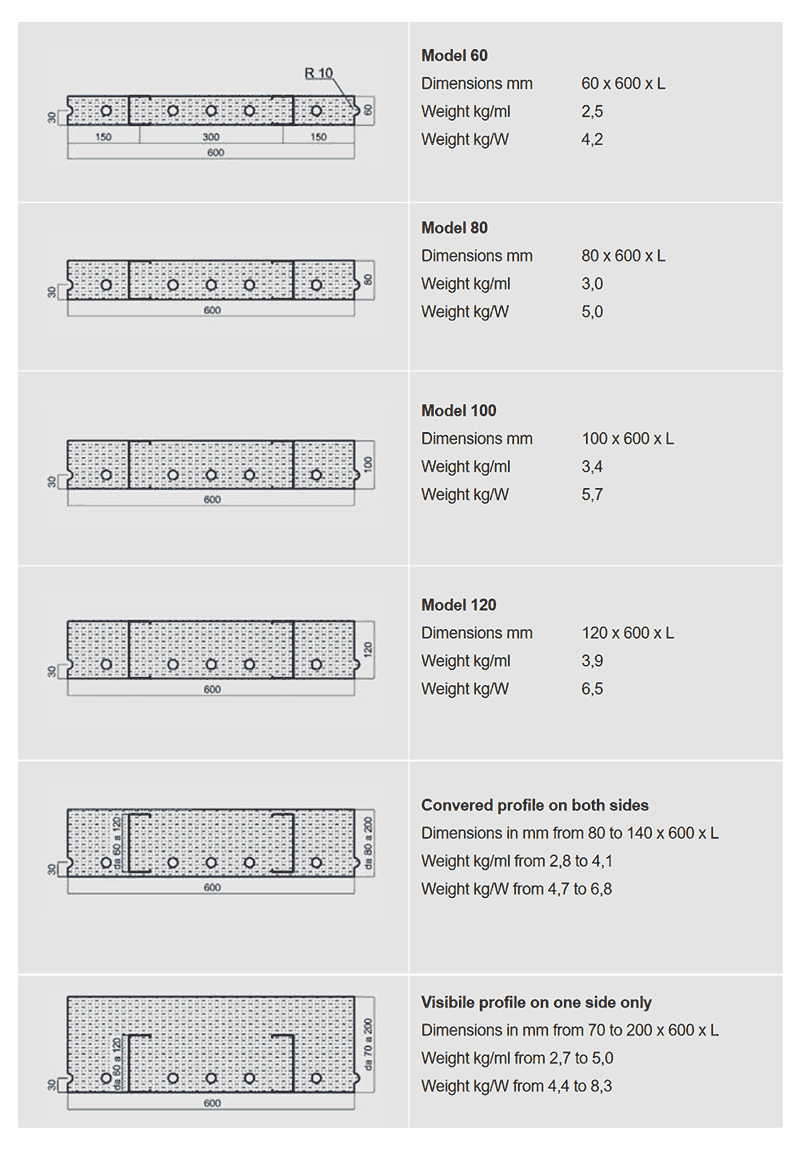

En los paneles de espesor estándar de 6, 8, 10, 12 cm la altura de los dos perfiles metálicos internos inmersos en el EPS corresponde al espesor del panel al que se aplican. Altura máxima del perfil 12 cm.

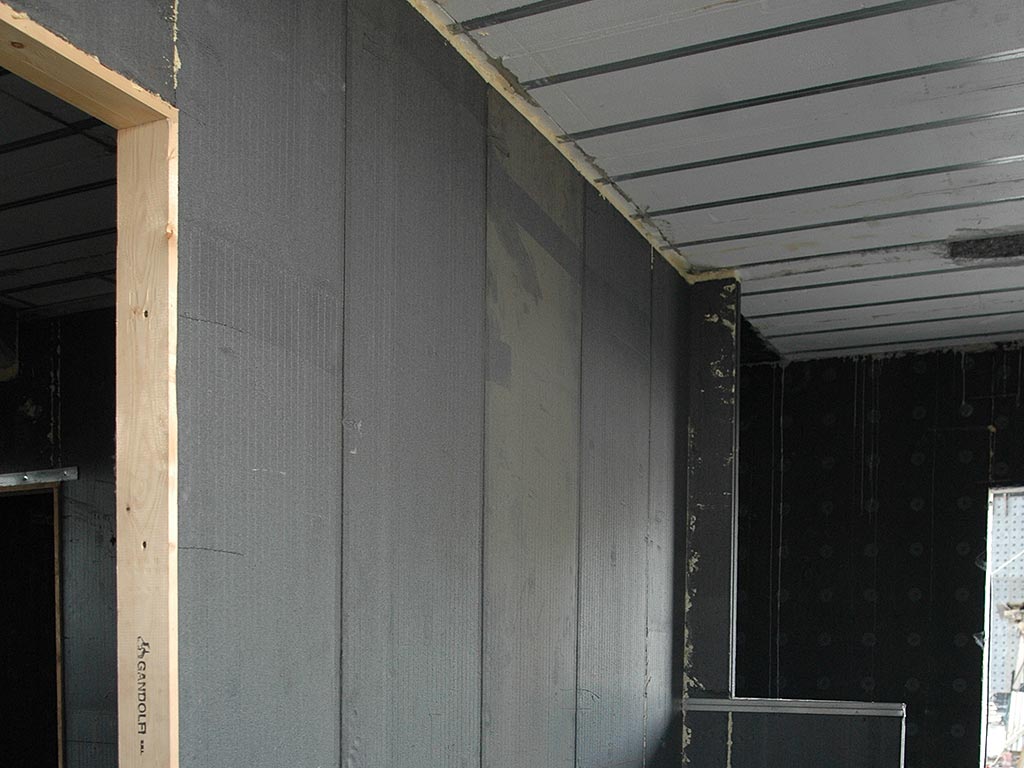

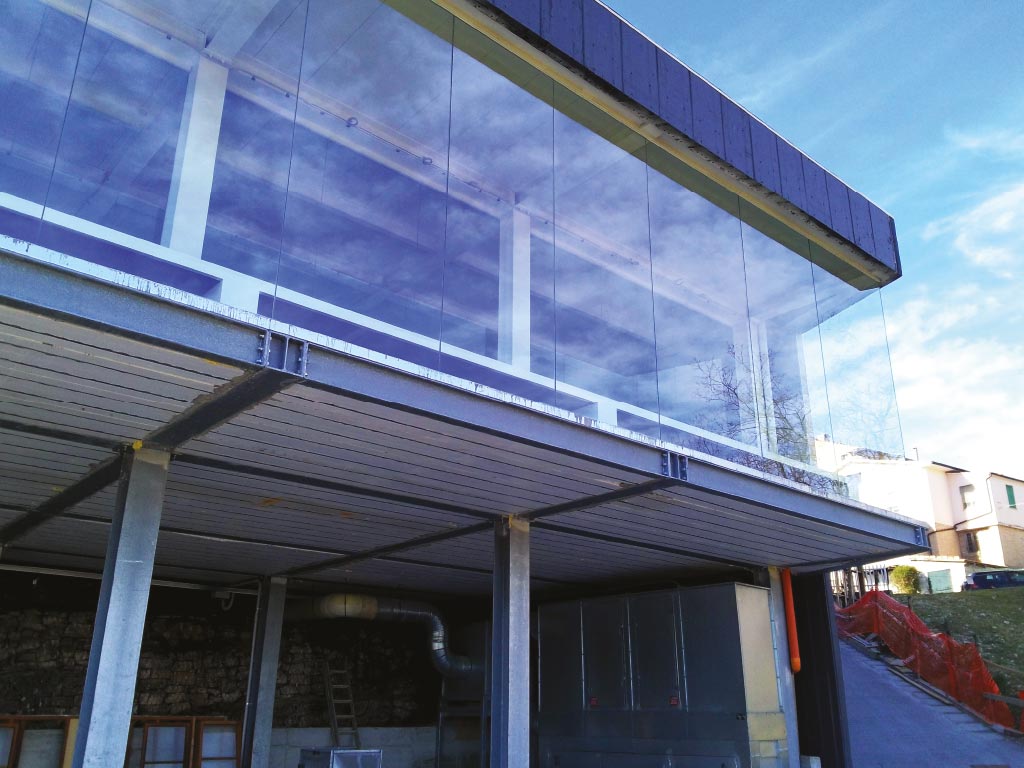

A petición también se propone la versión del DIVISORIO PLASTBAU con el perfil metálico externo y/o interno de 12 cm cubierto de EPS para alcanzar hasta 20 cm de espesor.

Los perfiles metálicos de los paneles Divisorio Plastbau^® también tienen la función de anclaje para el acabado en seco del tipo placas de cartón yeso u otros tipos.

Los paneles Divisorio Plastbau^® se fijan de manera fácil y oportuna al forjado inferior y superior a través de perfiles metálicos orientados a L; éstos reemplazan los tradicionales tabiques internos y las tapaduras exteriores de las estructuras de vigas y pilares hechas de ladrillo hueco. La instalación es extremadamente simple y rápida y los métodos de colocación cambian en función de las aplicaciones específicas.

ACCESORIOS DIVISORIO PLASTBAU^®

• Perfil metálico a L 50x50 mm – para el anclaje al forjado superior e inferior
